Ce măsoară, de fapt, repartitorul de căldură montat pe calorifer?

În multe apartamente racordate la sistemul centralizat de încălzire, caloriferele sunt dotate cu repartitoare de costuri. Aceste aparate sunt frecvent interpretate ca fiind contoare de căldură, însă această interpretare nu este corectă.

Repartitorul de căldură montat pe calorifer este adesea confundat cu un contor de energie termică. Totuși, acest aparat nu măsoară direct consumul în Gcal, kWh sau MWh. El înregistrează unități convenționale, folosite ulterior la repartizarea costurilor de încălzire între apartamentele aceluiași bloc.

De aceea, valoarea afișată pe repartitor nu poate fi transformată direct într-o sumă de plată. Pentru a înțelege corect nota de consum, trebuie mai întâi să știm ce măsoară repartitorul, cum funcționează și cum intră unitățile afișate în calculul final.

Repartitorul nu este contor de energie termică

Un contor de energie termică, numit uneori și gigacalorimetru, măsoară direct energia termică. Pentru aceasta, el ia în calcul debitul agentului termic și diferența de temperatură dintre conducta de tur și conducta de retur.

În schimb, repartitorul montat pe calorifer funcționează indirect. El nu măsoară debitul apei calde care trece prin radiator și nu măsoară diferența de temperatură dintre tur și retur. Prin urmare, el nu poate stabili singur câte Gcal sau câți kWh a consumat un apartament.

Totuși, repartitorul este util în blocurile cu distribuție verticală, unde nu se poate măsura simplu consumul fiecărui apartament printr-un contor individual de energie termică. În aceste blocuri, energia termică este măsurată la branșament, pentru întregul imobil sau pentru întreaga scară, iar repartitoarele ajută la împărțirea consumului total între apartamente.

Astfel, repartitorul nu este un contor individual, ci un aparat de repartizare proporțională a costurilor.

Principiul de funcționare al repartitorului

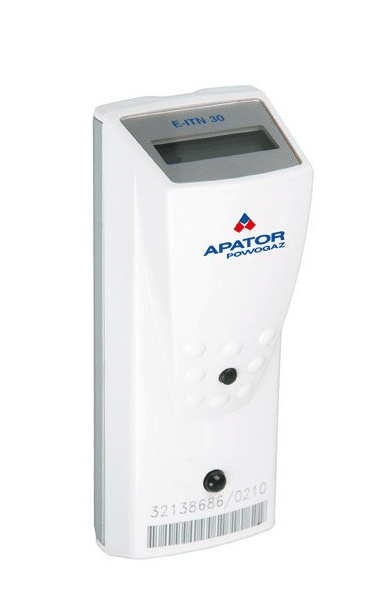

Repartitoarele electronice moderne, cum este modelul Apator Metra E-ITN 30.4, folosesc doi senzori de temperatură.

Primul senzor măsoară temperatura suprafeței caloriferului, în zona în care aparatul este montat. Al doilea senzor măsoară temperatura aerului din încăpere.

Microprocesorul repartitorului compară aceste două temperaturi și înregistrează diferența dintre ele în timp. Cu cât radiatorul este mai cald față de aerul din cameră și cu cât această situație durează mai mult, cu atât repartitorul acumulează mai multe unități.

Altfel spus, repartitorul urmărește comportamentul termic al caloriferului. El nu măsoară direct energia, dar înregistrează o mărime aflată în relație cu energia cedată de radiator către încăpere.

De exemplu, un calorifer care stă mult timp fierbinte va genera mai multe unități decât un calorifer care se încălzește rar sau rămâne doar călduț. Totodată, un calorifer care nu se încălzește suficient față de temperatura camerei nu va genera unități sau va genera foarte puține.

Când începe repartitorul să înregistreze unități

Repartitorul nu înregistrează permanent orice variație de temperatură. Pentru a evita înregistrări false, aparatul pornește acumularea de unități doar atunci când sunt îndeplinite anumite condiții tehnice.

În principiu, repartitorul trebuie să constate că radiatorul este suficient de cald, de regulă peste aproximativ 23–25°C la suprafața acestuia, și că există o diferență relevantă între temperatura radiatorului și temperatura aerului din încăpere, de obicei de cel puțin 4–5°C.

Această regulă este importantă mai ales în perioadele în care temperatura ambientală este ridicată sau când radiatorul se poate încălzi ușor din cauze exterioare, fără ca instalația de încălzire să funcționeze efectiv. De exemplu, soarele, o sursă locală de căldură sau temperatura ridicată din cameră nu ar trebui să conducă automat la înregistrarea unui consum de încălzire prin radiator.

Prin urmare, repartitorul încearcă să distingă între încălzirea reală a radiatorului și situațiile în care temperatura din jurul aparatului poate fi influențată de alte cauze.

Ce sunt unitățile afișate pe repartitor

Cifrele afișate pe repartitor nu sunt Gcal, kWh, MWh sau lei. Ele sunt unități convenționale, numite uneori și impulsuri sau unități de consum.

Aceste unități nu reprezintă o mărime fizică măsurată direct. Ele nu pot fi convertite simplu, de către proprietar, într-o cantitate de energie termică. De asemenea, ele nu pot fi transformate direct într-o sumă de plată fără restul datelor din calculul de repartizare.

Această observație este foarte importantă. Dacă un repartitor afișează 200 de unități, nu înseamnă că apartamentul a consumat 200 kWh sau o cantitate fixă de energie. Înseamnă doar că acel repartitor a înregistrat o anumită activitate termică a radiatorului pe care este montat.

În plus, unitățile unui repartitor trebuie privite în raport cu toate celelalte repartitoare din imobil. Repartizarea costurilor se face pornind de la factura totală a blocului sau a scării, nu de la fiecare aparat analizat izolat.

De ce aceleași unități nu înseamnă întotdeauna același consum

Două repartitoare pot înregistra același număr de unități, dar radiatoarele pe care sunt montate pot ceda cantități diferite de căldură.

Explicația este simplă: radiatoarele nu sunt identice. Ele pot avea dimensiuni diferite, materiale diferite, forme diferite și puteri termice diferite. Un calorifer mare din aluminiu, cu multe elemente, poate ceda mai multă căldură decât un calorifer mic. Totodată, un calorifer tip scară se comportă diferit față de un radiator modular.

De aceea, citirea brută a repartitorului nu este suficientă. Pentru calculul consumului individual se folosesc factori tehnici de corecție, care țin seama de caracteristicile corpului de încălzire și de modul în care repartitorul este montat pe acel corp.

Astfel, unitățile brute devin unități corectate. Abia aceste unități corectate sunt folosite în calculul repartizării consumului individual.

Rolul factorilor tehnici de corecție

Pentru ca repartizarea să fie cât mai apropiată de realitatea termică, unitățile înregistrate de repartitor sunt corelate cu caracteristicile caloriferului.

În practică, se folosesc factori tehnici precum KQ, factorul de evaluare pentru puterea termică a radiatorului, și KC, factorul care ține seama de cuplajul termic dintre repartitor și corpul de încălzire.

Factorul de putere reflectă faptul că radiatoarele au capacități diferite de a ceda căldură. Un radiator mai mare sau mai puternic poate produce un consum termic mai mare decât unul mai mic, chiar dacă repartitoarele afișează valori apropiate.

Factorul de cuplaj termic ține seama de modul în care repartitorul preia temperatura de la suprafața radiatorului. Materialul radiatorului, forma lui și poziția de montaj pot influența această relație.

Prin urmare, repartitorul nu lucrează singur. El face parte dintr-un sistem format din aparat, radiator, factori tehnici și programul de calcul utilizat de prestatorul autorizat.

Ce poate vedea proprietarul pe ecranul repartitorului

În mod obișnuit, ecranul repartitorului este stins, pentru economisirea bateriei. Afișajul se activează prin apăsarea butonului de pe aparat.

După activare, repartitorul afișează succesiv mai multe informații. În practică, acestea apar într-o ordine prestabilită, sub forma unor secvențe care se derulează automat pe display.

În mod uzual, proprietarul poate vedea:

• indexul curent (unitățile acumulate în perioada lunară în curs);
• indexul de calcul (valoarea aferentă perioadei lunare încheiate);
• seria repartitorului;
• temperatura măsurată pe suprafața caloriferului (la unele secvențe).

Indexul curent arată unitățile acumulate în perioada lunară aflată în curs. Totuși, această valoare nu este neapărat valoarea folosită în nota de consum pentru luna precedentă.

Indexul de calcul este, de regulă, valoarea aferentă perioadei lunare încheiate. Această valoare este cea relevantă pentru calculul curent al întreținerii.

De asemenea, repartitorul afișează seria aparatului. Aceasta permite verificarea corespondenței dintre aparatul montat pe radiator și seria înscrisă în nota individuală de consum.

În plus, repartitorul poate afișa temperatura instantanee a suprafeței radiatorului în zona de contact. Această informație nu reprezintă consumul, dar poate confirma faptul că aparatul citește temperatura corpului de încălzire în acel moment.

Diferența dintre indexul curent și indexul de calcul

Una dintre confuziile frecvente apare din diferența dintre indexul curent și indexul de calcul.

Indexul curent se modifică pe parcursul lunii, pe măsură ce radiatorul funcționează și repartitorul acumulează unități. În schimb, indexul de calcul se referă la perioada lunară precedentă sau la perioada deja încheiată, în funcție de modul de programare al aparatului și de data de închidere a perioadei de înregistrare.

De aceea, dacă proprietarul se uită pe repartitor într-o anumită zi, valoarea observată poate să nu coincidă cu valoarea trecută în nota de consum pentru luna anterioară.

Această diferență nu indică automat o eroare. Totuși, ea trebuie înțeleasă, deoarece proprietarul poate verifica mai corect datele doar dacă știe ce secvență de afișare citește.

Citirea de la distanță și transmisia radio

Repartitoarele de tip radio transmit datele către prestator fără ca acesta să intre lunar în apartament. Această funcție este utilă, deoarece permite citirea periodică a repartitoarelor de la distanță.

În practică, însă, citirea acestor date nu este întotdeauna universală. Fiecare producător sau furnizor de servicii poate utiliza propriul sistem de comunicație radio, propriile protocoale și propriul software de colectare și interpretare a datelor. Din acest motiv, o firmă concurentă nu poate, în mod automat, să citească repartitoarele instalate de o altă firmă.

Există situații în care echipamentele sunt compatibile sau folosesc standarde deschise, iar noul prestator poate prelua citirea fără înlocuirea aparatelor. Totuși, în multe cazuri, repartitoarele sunt configurate să funcționeze într-un sistem închis, iar accesul la date este limitat la firma care le-a instalat sau la partenerii acesteia.

Prin urmare, dacă asociația de proprietari decide să schimbe furnizorul de servicii, este necesară o verificare tehnică prealabilă. Noul prestator trebuie să confirme dacă poate citi repartitoarele existente și dacă poate integra datele în propriul sistem de calcul.

Dacă nu există compatibilitate, schimbarea furnizorului poate implica și înlocuirea repartitoarelor sau cel puțin reconfigurarea acestora, în funcție de tipul echipamentelor și de soluțiile tehnice disponibile.

Indiferent de situație, proprietarii nu trebuie să intervină asupra aparatelor. Orice modificare, verificare sau înlocuire trebuie realizată de către prestatori autorizați, în baza unei decizii a asociației și a unui contract corespunzător.

Sistemul antifraudă al repartitorului

Repartitorul este prevăzut cu sisteme de protecție împotriva intervențiilor neautorizate.

În mod obișnuit, aparatul are sigiliu mecanic și protecție electronică la demontare. Dacă repartitorul este desprins de pe placa de montaj, deschis sau manipulat neautorizat, evenimentul poate fi memorat de aparat.

De asemenea, unele repartitoare pot transmite coduri de alertă către prestator, prin sistemul de citire radio. În astfel de situații, aparatul poate afișa mesaje de tip „Error” sau alte avertizări specifice.

Este important de reținut că orice intervenție asupra repartitorului, asupra poziției acestuia sau asupra sigiliului poate afecta calculul și poate conduce la tratamente speciale de facturare, potrivit regulilor aplicabile.

Prin urmare, proprietarul nu trebuie să demonteze, să mute, să acopere sau să modifice repartitorul. Orice problemă trebuie semnalată asociației sau prestatorului autorizat.

Ce se întâmplă dacă repartitorul afișează eroare

Dacă repartitorul afișează un mesaj de eroare, situația trebuie tratată cu atenție.

Un mesaj de tip „Error” poate indica o defecțiune, o problemă de funcționare sau o situație care necesită verificare de către prestator. Proprietarul nu ar trebui să încerce remedierea aparatului pe cont propriu.

Totodată, lipsa afișajului, imposibilitatea citirii datelor sau lipsa transmisiei radio pot indica probleme ale bateriei, ale transmisiei sau ale funcționării interne.

În asemenea cazuri, soluția corectă este solicitarea unei verificări prin asociația de proprietari sau direct către prestator, în condițiile contractului și ale reglementărilor aplicabile.

De ce repartitorul este doar o piesă din calcul

Repartitorul oferă informații despre funcționarea caloriferului pe care este montat. Totuși, factura apartamentului nu se stabilește doar pe baza acelui aparat.

Pentru calcul sunt necesare și alte date: consumul total înregistrat la branșamentul blocului, procentul de consum comun, suprafața utilă a apartamentului, totalul unităților corectate din imobil, caracteristicile caloriferelor și prețul energiei termice.

Astfel, repartitorul este o piesă importantă, dar nu singura. El contribuie la repartizarea consumului individual, însă suma finală depinde de întregul sistem de calcul.

Această idee trebuie reținută înainte de orice analiză a unei note de consum. O valoare afișată pe aparat, privită separat, nu poate explica întreaga factură.

Ce trebuie reținut

Repartitorul de costuri nu este un contor individual de energie termică. El nu măsoară direct Gcal, kWh sau lei.

Aparatul folosește doi senzori de temperatură și înregistrează unități convenționale, în funcție de diferența dintre temperatura caloriferului și temperatura aerului din încăpere, integrată în timp.

Totodată, unitățile afișate nu sunt folosite întotdeauna ca atare. Ele sunt corectate prin factori tehnici, deoarece radiatoarele au dimensiuni, materiale și puteri diferite.

În plus, repartitorul poate afișa informații utile pentru proprietar, precum indexul curent, indexul de calcul, seria aparatului și temperatura radiatorului. Cu toate acestea, interpretarea corectă a acestor date presupune înțelegerea modului în care ele intră în calculul general al blocului.

În articolul următor vom explica modul în care unitățile înregistrate de repartitoare intră în repartizarea facturii totale de încălzire a blocului și de ce suma finală are două componente: consumul comun și consumul individual.
